SLZ 420K / SLZ 420SK

Новая концепция традиционного токарного станка: ручное управление с цифровой поддержкой

Подробнее

SEIGER SLZ 420K / SLZ 420SK Drehmschine

SLZ 420K / SLZ 420SK

Новая концепция традиционного токарного станка: ручное управление с цифровой поддержкой

Общие сведения


  • Стойкая к деформациям станина из высококачественного чугуна с закаленными тщательно отшлифованными направляющими и стеклянной масштабной линейкой на оси Х. Ширина станины 350 мм
  • Высокая точность и жесткость шпинделя благодаря прецизионным подшипникам, стандартный диаметр шпинделя 80 мм, дополнительно — до 130 мм
  • Механические маховики
  • Линейка (фирма Heidenhain) на оси X и Z (стандарт)
  • Гибридная конструкция опорной рамы из высокопрочной литой цементно-минеральной плиты
  • Цифровая система индикации Heidenhain Positip 8016
  • Свободный выбор шага резьбы
  • V-константа и возможность регулировки механизмов подачи при помощи потенциометра
  • Функция ускоренного хода по обеим осям

Преимущества


Дополнительный главный привод 20 кВт
Дополнительный главный привод 20 кВт
Ширина станины 350 мм
Ширина станины 350 мм
Стандартное отверстие шпинделя 80 мм, дополнительно &
Стандартное отверстие шпинделя 80 мм, дополнительно &

Фото

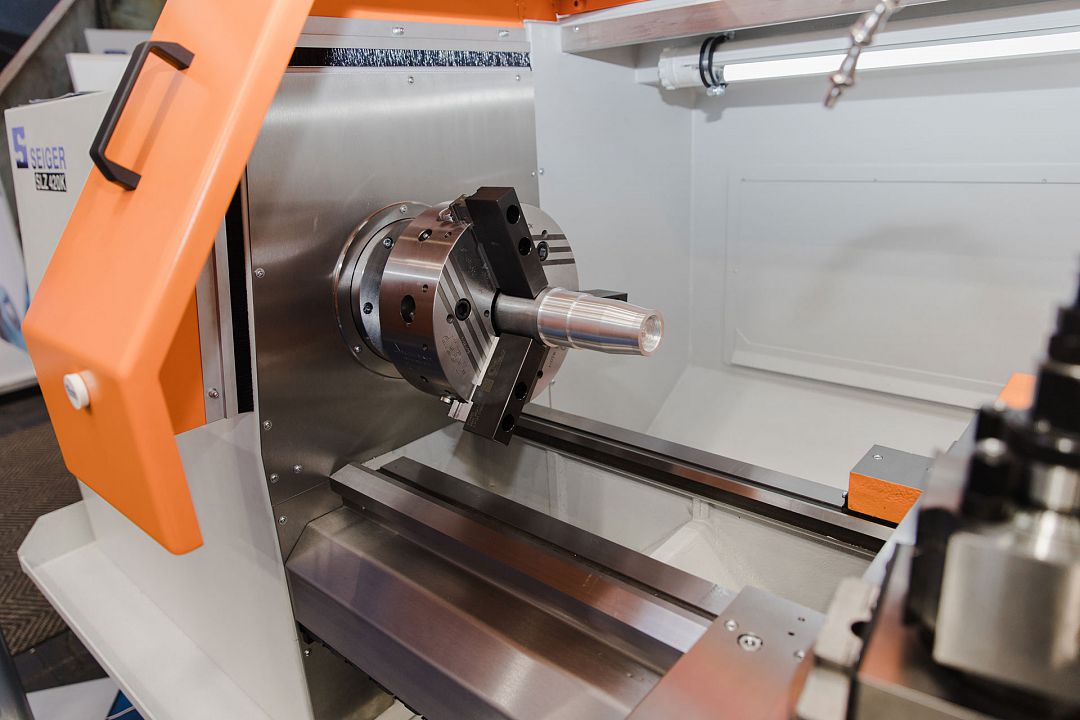

Устойчивая шпиндельная бабка из серого чугуна 5 шпиндел
Суппорт с механическими маховиками для обеих осей
Верхний суппорт со стальной державкой Multifix в стандартном и&a
Диаметр пиноли задней бабки 70 мм, большой вылет вперед &am
Цифровая система индикации Heidenhain Positip 8016 с сенсорным экраном 12&OpenCurl

Устойчивая шпиндельная бабка из серого чугуна 5 шпиндел

Суппорт с механическими маховиками для обеих осей

Верхний суппорт со стальной державкой Multifix в стандартном и&a

Диаметр пиноли задней бабки 70 мм, большой вылет вперед &am

Цифровая система индикации Heidenhain Positip 8016 с сенсорным экраном 12&OpenCurl

Технические характеристики и мощность

Технические характеристики


SLZ 420K Единица измерения величина
Диаметр обработки над станиной мм 430
Диаметр обработки над поперечными салазками мм 220
Ширина станины мм 350
Шпиндельная головка по DIN 55027 размер 6
Диаметр отверстия шпинделя мм 80 / 93 (Опционально)
Диаметр отверстия шпинделя в переднем подшипнике мм 110 / 130 (Опционально)
Диаметр пиноли задней бабки мм 70
Ход задней бабки мм 150
Конус Морзе задней бабки MK 5
Расстояние между центрами мм 1.000 / 1.500 / 2.000

мощность


SLZ 420K Единица измерения величина
Главный привод кВт 11 / 20 (Опционально)
Диапазон частоты вращения 1/мин 1 – 3.000

Габариты
Длина мм 1.900 + Расстояние между центрами
Ширина мм 1.500
Высота мм 1.600
