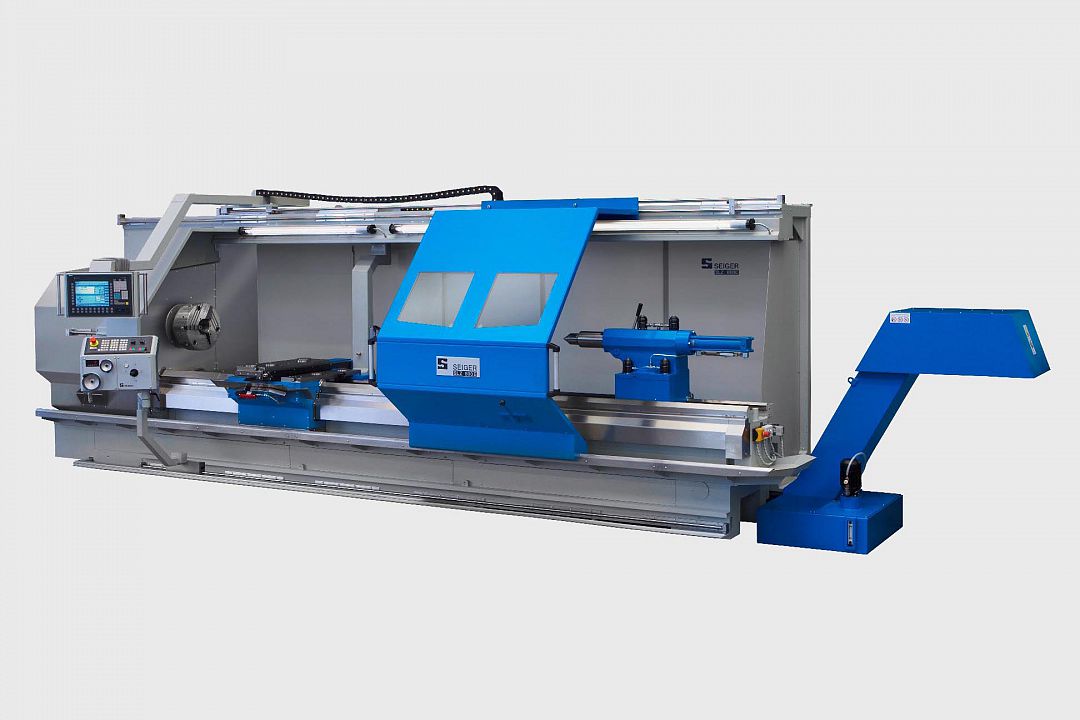

SLZ 700E

Циклический токарный станок SEIGER: Удобство обслуживания, высокая производительность и оптимальная защита

Подробнее

SEIGER SLZ 700E Drehmschine

SLZ 700E

Циклический токарный станок SEIGER: Удобство обслуживания, высокая производительность и оптимальная защита

Общие сведения


  • С системой управления ЧПУ или циклическим управлением Siemens или Heidenhain
  • 2-ступенчатый редуктор с электрическим управлением, с главным приводом 30 кВт
  • Стойкая к деформациям станина из высококачественного чугуна с закаленными тонко шлифованными направляющими и стеклянной линейкой на оси Х, ширина станины 480 мм
  • Оси Z и Х с предохранительной муфтой
  • Высокая точность и жесткость шпинделя благодаря прецизионным подшипникам, диаметр отверстия шпинделя стандартный 130 мм, опционально до 200 мм
  • Терморазрыв между редуктором и главным шпинделем
  • Передняя направляющая для дополнительной прочности фартука при установке револьверной головки или другого оборудования
  • На выбор с компактным защитным кожухом и встроенным электрическим шкафом или с полноразмерным ограждением и отдельно стоящим шкафом
  • Опция – откидная ось С с собственным приводом от серводвигателя с редуктором и цифровым управлением
  • Опция – закаленная, шлифованная зубчатая передача привода
  • Опция – циклы фрезерования и сверления в качестве дополнения к системе управления
  • Опция – задний фланец патрона для крепления второго патрона

Преимущества


Энергетические цепи не проходят в области попадания ст&a
Энергетические цепи не проходят в области попадания ст&a
Шпиндель с большим отверстием и устойчивым крепление&
Шпиндель с большим отверстием и устойчивым крепление&
Дополнительная направляющая для повышения устойчиво
Дополнительная направляющая для повышения устойчиво

Фото


4-позиционный держатель инструмента Parat перед центром вра
Станок поставляется с полноразмерным ограждением для у&
Суппорт особой конструкции с низко расположенной систем
Неподвижные и подвижные люнеты, в т. ч. для работы с з&am
Дополнительная опорная передняя направляющая для су&am

4-позиционный держатель инструмента Parat перед центром вра

Станок поставляется с полноразмерным ограждением для у&

Суппорт особой конструкции с низко расположенной систем

Неподвижные и подвижные люнеты, в т. ч. для работы с з&am

Дополнительная опорная передняя направляющая для су&am

Технические характеристики и мощность

Технические характеристики


SLZ 700E Единица измерения величина
Диаметр обработки над станиной мм 730
Диаметр обработки над поперечными салазками мм 450
Ширина станины мм 480
Шпиндельная головка по DIN 55027 размер 11
Диаметр отверстия шпинделя мм 130 / 200 (Опционально)
Диаметр отверстия шпинделя в переднем подшипнике мм 170 / 280 (Опционально)
Диаметр пиноли задней бабки мм 115
Ход задней бабки мм 225
Конус Морзе задней бабки MK 6
Расстояние между центрами мм 1.500 – 8.000

мощность


SLZ 700E Единица измерения величина
Главный привод кВт 30
Диапазон частоты вращения 1 / мин 1 – 2.200

Габариты
Длина мм 2.300 + Расстояние между центрами
Ширина мм 2.600
Высота мм 2.050
