SEIGER SLZ 1200S Drehmschine

SLZ 1200S

Циклический токарный станок SEIGER: Мощный станок Seiger для тяжелой токарной обработки

Общие сведения


  • С системой управления ЧПУ или циклическим управлением Siemens или Heidenhain
  • Стойкая к деформациям коробчатая станина из высококачественного чугуна с закаленными тонко шлифованными направляющими и стеклянной линейкой на оси Х
  • Ширина станины 900 мм, передняя опорная направляющая для фартука
  • Привод оси Z с зубчатой рейкой
  • Прямое измерение хода на оси Z и Х с воздушной защитой
  • Электропривод задней бабки с диаметром пиноли 220 мм
  • Главный привод 70 кВт с 2-ступенчатым автоматическим редуктором
  • Шпиндельная бабка с 3 подшипниками, внутренний диаметр подшипника от 240 мм до 300 мм
  • Предлагаются различные варианты кожухов, полное или частичное ограждение

Преимущества


Цельная коробчатая станина шириной 900 мм
Цельная коробчатая станина шириной 900 мм
Модульная конструкция с различными вариантами шпиндельной бабки и дополнительным оборудованием
Модульная конструкция с различными вариантами шпиндельной бабки и дополнительным оборудованием
Высочайшая мощность обработки, главный привод 70 кВт
Высочайшая мощность обработки, главный привод 70 кВт

Фото


Гидравлическая сверлильная задняя бабка со специальной пинолью и циклами сверления, гидравлическое крепление на станине.
Установка вытяжного на канала на защитном ограждении с кареткой для соединения с суппортом.
Ось C с откидным приводом с гидравликой и высокоточным измерением углового положения.
Цельная задняя бабка с диаметром пиноли 220 мм и подшипником в пиноли.
Различные приспособления для крепления, в том числе планшайба, в данном случае – диаметром 1 500 мм, и зажим продольных салазок.

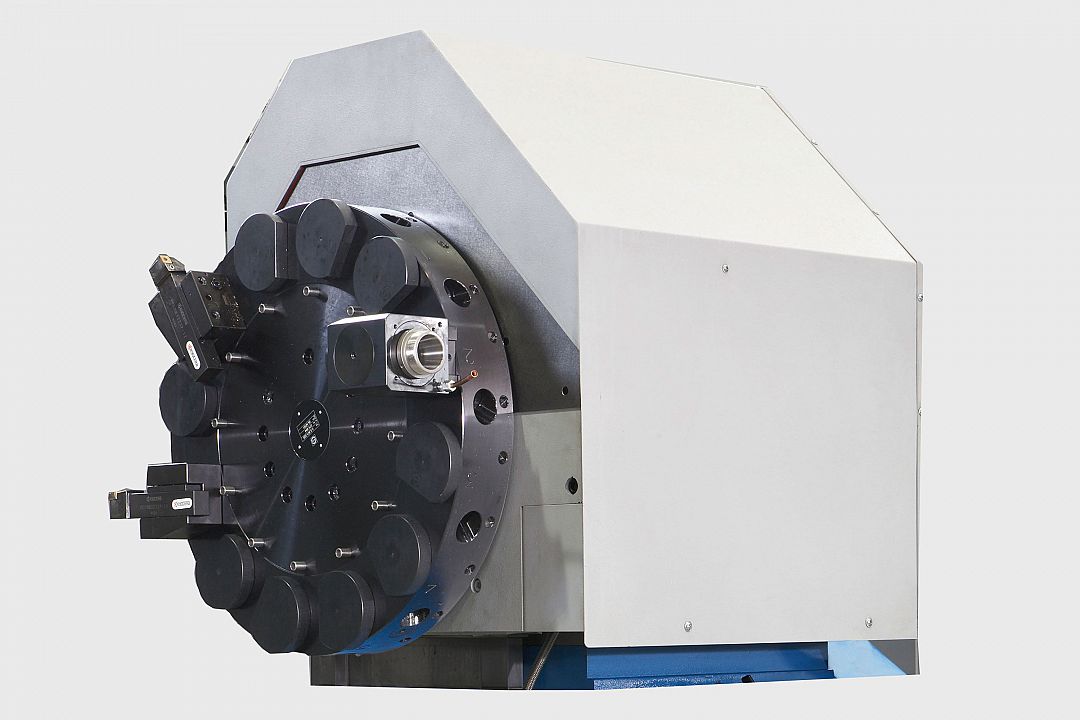

Дисковая револьверная головка с приводным инструментом и без.

Гидравлическая сверлильная задняя бабка со специальной пинолью и циклами сверления, гидравлическое крепление на станине.

Установка вытяжного на канала на защитном ограждении с кареткой для соединения с суппортом.

Ось C с откидным приводом с гидравликой и высокоточным измерением углового положения.

Цельная задняя бабка с диаметром пиноли 220 мм и подшипником в пиноли.

Различные приспособления для крепления, в том числе планшайба, в данном случае – диаметром 1 500 мм, и зажим продольных салазок.

Дисковая револьверная головка с приводным инструментом и без.

Технические характеристики и мощность

Технические характеристики


SLZ 1200S Единица измерения величина
Диаметр обработки над станиной мм 1.250 – 1.600 (Опционально)
Диаметр обработки над поперечными салазкамиführung мм 850 – 1.200
Ширина станины мм 900
Шпиндельная головка по DIN 55027 размер 15
Диаметр отверстия шпинделя мм 110
Диаметр отверстия шпинделя в переднем подшипнике мм 240
Диаметр пиноли задней бабки мм 220
Ход задней бабки мм 315
Конус Морзе задней бабки - невращающийся центр
Расстояние между центрами мм 3.000 - 20.000

мощность


SLZ 1200S Единица измерения величина
Главный привод кВт 70
Диапазон частоты вращения 1 / мин 1 – 710

Габариты
Длина мм 5.500 + Расстояние между центрами
Ширина мм 3.450
Высота мм 2.780
