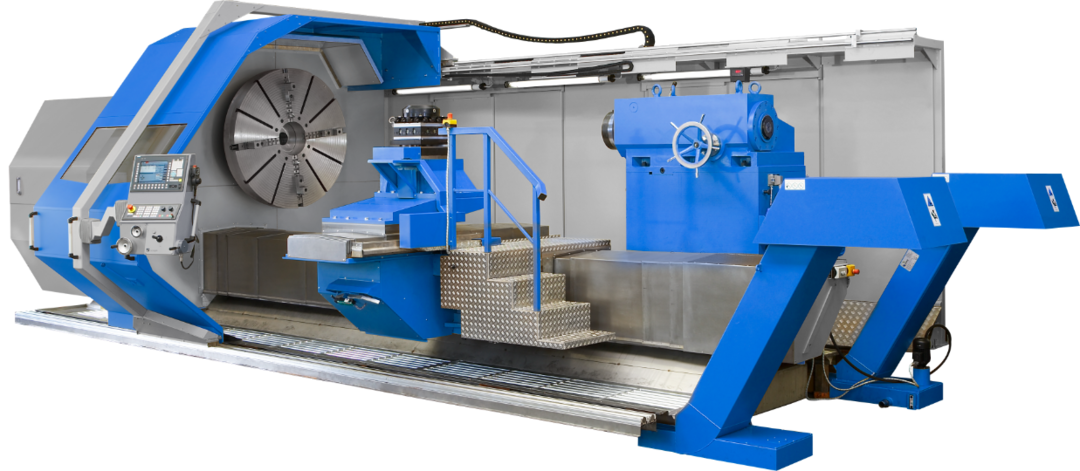

SEIGER SLZ 2000 Drehmschine

SLZ 2000

Циклический токарный станок SEIGER: Токарные станки Seiger с 4 направляющими на станине. Циклические станки для обработки крупных деталей с самыми современными технологиями для станины

Общие сведения


  • С системой управления ЧПУ или циклическим управлением Siemens или Heidenhain
  • Стойкая к деформациям коробчатая станина из материала Hydropol с 4 закаленными тонко шлифованными стальными направляющими и стеклянной линейкой
  • Ширина станины 1 350 мм, привод оси Z с зубчатой рейкой
  • Прямое измерение хода на оси Z и Х с воздушной защитой
  • Электропривод задней бабки с диаметром пиноли 320 мм
  • Главный привод 70 кВт с 2-ступенчатым автоматическим редуктором
  • Шпиндельная бабка с 3 подшипниками, внутренний диаметр подшипников 300 мм
  • Предлагаются различные варианты кожухов, полное или частичное ограждение
  • Станина с 4 направляющими и передняя опорная направляющая для суппорта
  • Плоские стальные направляющие с резьбовым креплением закалены и обработаны шлифованием

Преимущества


Проходные телескопические защитные кожухи направляющих для обеих осей
Проходные телескопические защитные кожухи направляющих для обеих осей
Новейшие материалы: станина из материала Hydropol с закаленными стальными направляющими. Ширина станины 1 350 мм
Новейшие материалы: станина из материала Hydropol с закаленными стальными направляющими. Ширина станины 1 350 мм
Экономичная обработка валов благодаря возможности прохождения мимо люнета и задней бабки
Экономичная обработка валов благодаря возможности прохождения мимо люнета и задней бабки

Фото

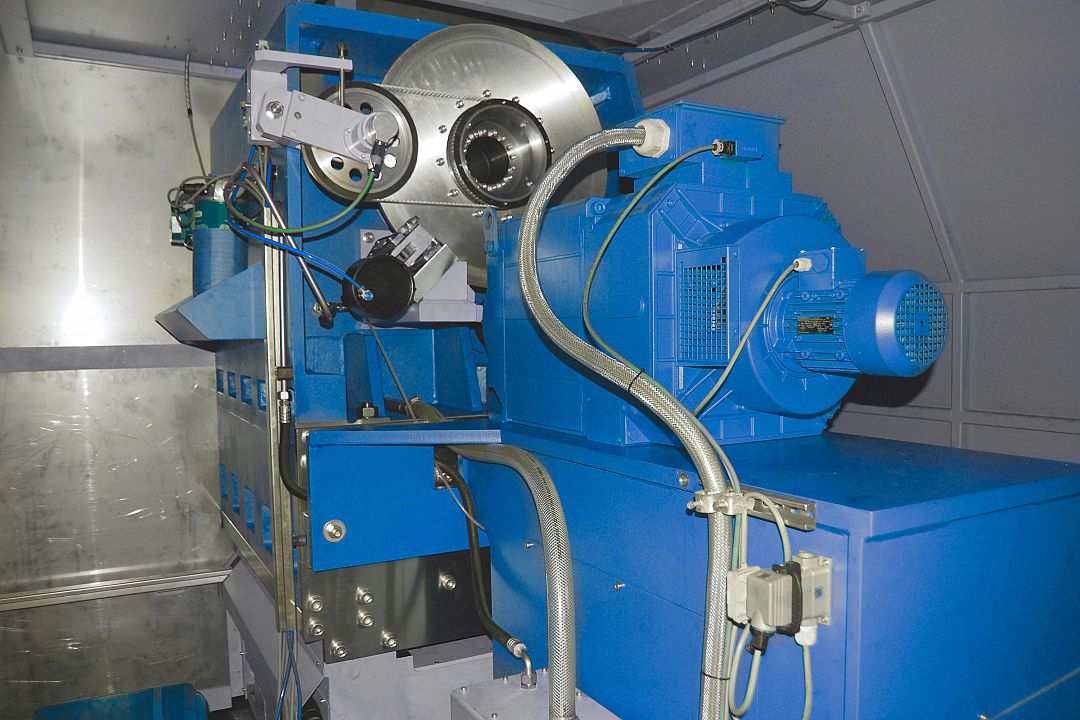

Главный привод 70 кВт с 2-ступенчатым автоматическим редуктором

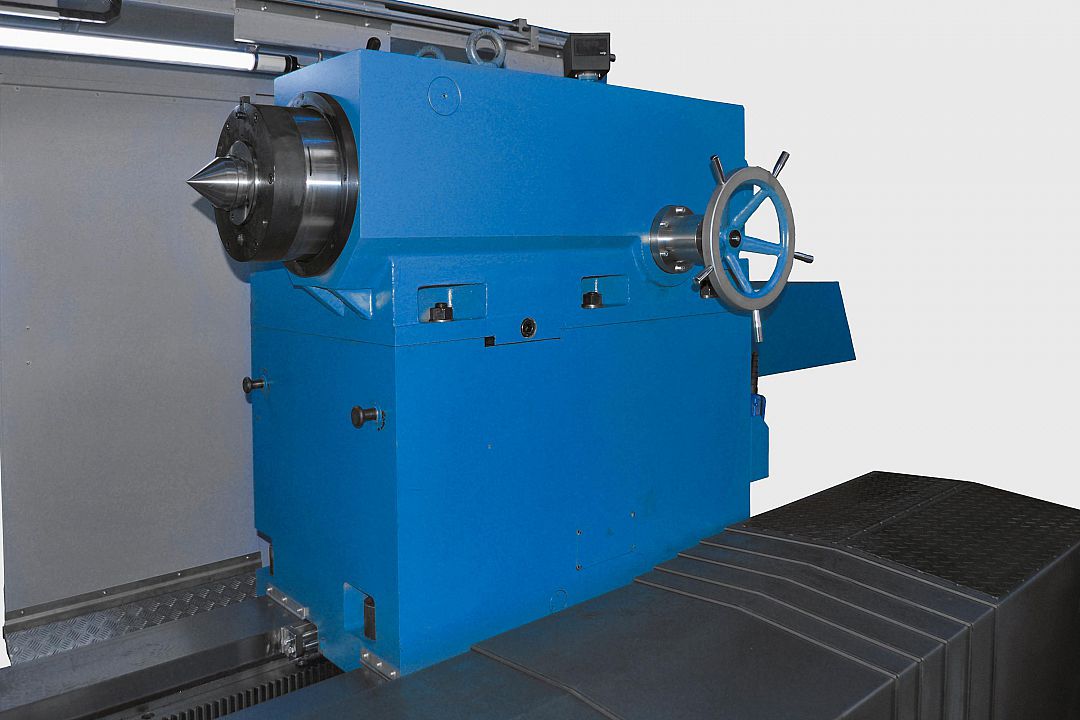

Литая задняя бабка с диаметром пиноли 320 мм, с электроприводом для перемещения по станине.

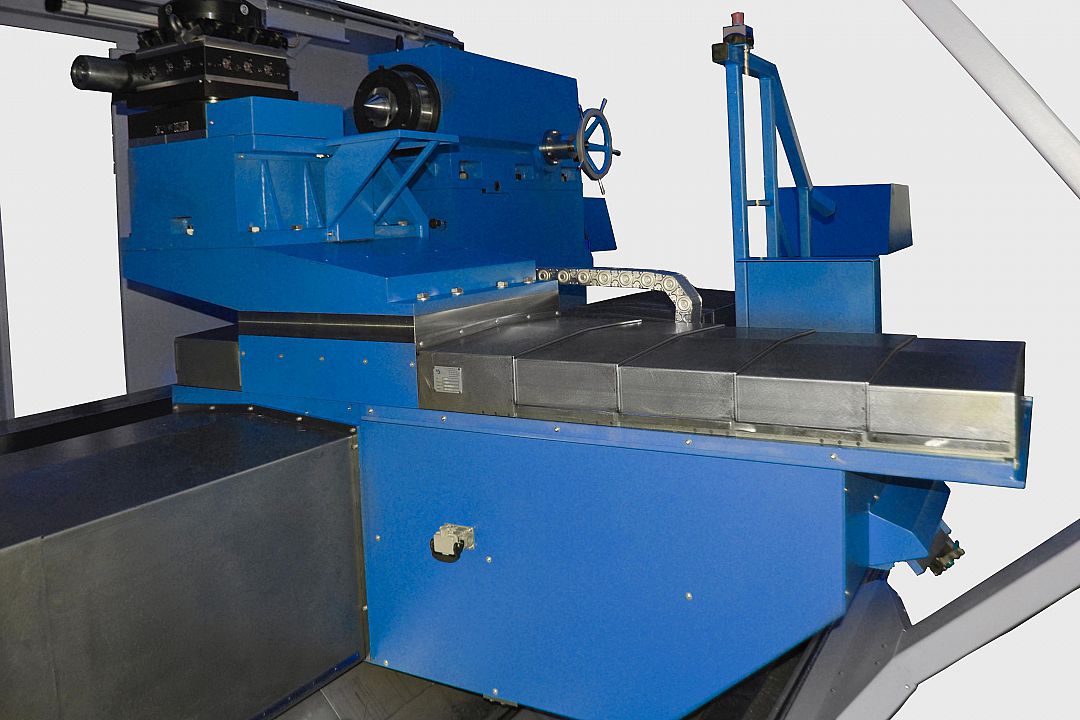

Закаленная направляющая поперечных салазок, задний и передний телескопический кожух.
Долговечная станина из материала Hydropol с закаленными стальными направляющими с резьбовым креплением.
Привод оси Z через редуктор Dual Drive, прямое измерение хода по оси Z.
Продольные салазки из высококачественного чугуна. Ответная направляющая оси Z имеет покрытие из турсита и обработана шабрением.

Главный привод 70 кВт с 2-ступенчатым автоматическим редуктором

Литая задняя бабка с диаметром пиноли 320 мм, с электроприводом для перемещения по станине.

Закаленная направляющая поперечных салазок, задний и передний телескопический кожух.

Долговечная станина из материала Hydropol с закаленными стальными направляющими с резьбовым креплением.

Привод оси Z через редуктор Dual Drive, прямое измерение хода по оси Z.

Продольные салазки из высококачественного чугуна. Ответная направляющая оси Z имеет покрытие из турсита и обработана шабрением.

Технические характеристики и мощность

Технические характеристики


SLZ 2000E Единица измерения величина
Диаметр обработки над станиной мм 2.000
Диаметр обработки над поперечными салазкамиführung мм 1.400
Ширина станины мм 1.350
Spindelkopf nach DIN 55026 размер 20
Диаметр отверстия шпинделя мм 120
Диаметр отверстия шпинделя в переднем подшипнике мм 300
Диаметр пиноли задней бабки мм 320
Ход задней бабки мм 250
Конус Морзе задней бабки   невращающийся центр
Расстояние между центрами мм 3.000 – 20.000

мощность


SLZ 2000E Единица измерения величина
Главный привод кВт 70
Диапазон частоты вращения 1 / мин 1 – 710

Габариты
Длина мм 5.900 + Расстояние между центрами
Ширина мм 4.530
Высота мм 3.170
